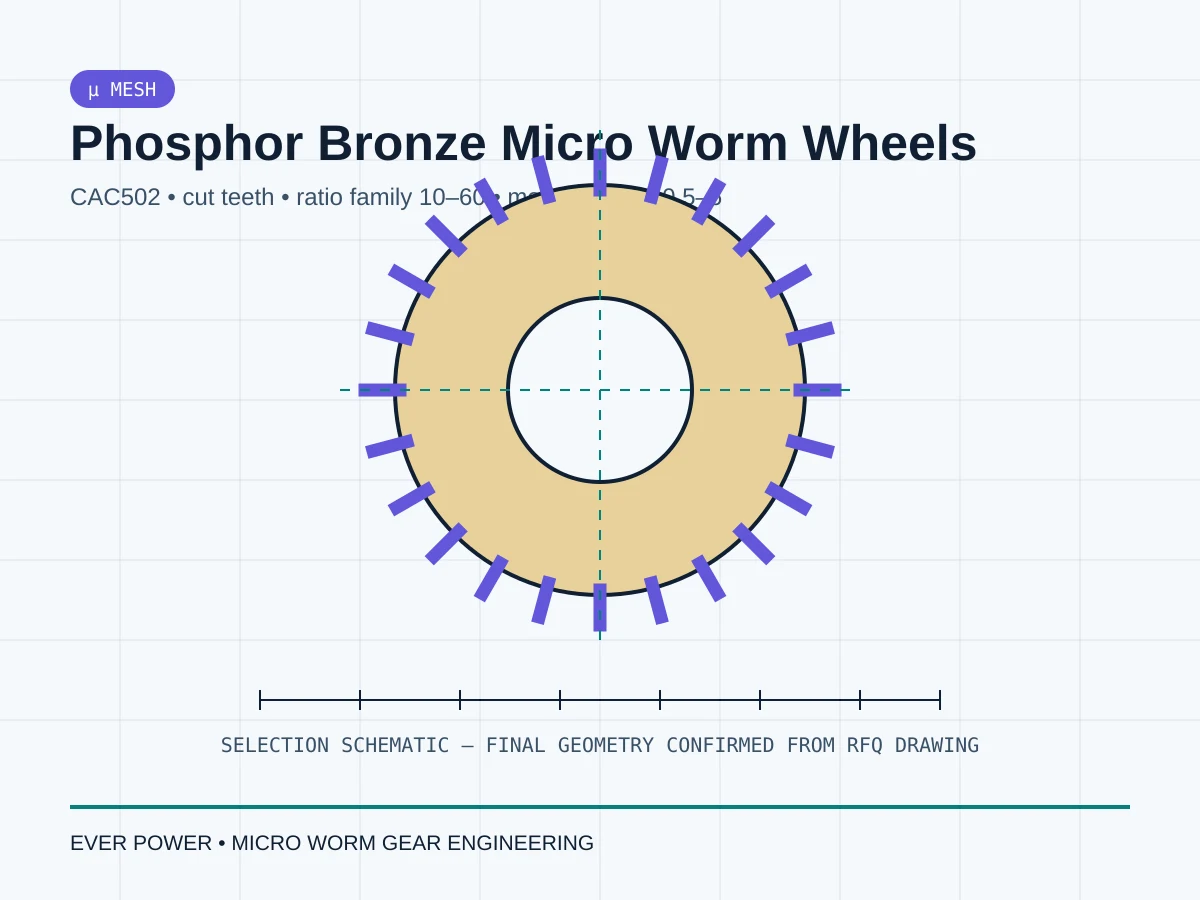

Micro ruote a vite senza fine in bronzo fosforoso

Ambito ingegneristico

Il bronzo è un materiale convenzionale per le ruote dentate a contatto con la vite senza fine, ma la qualità e la geometria corrette devono essere selezionate in combinazione con la vite stessa. Pertanto, quando possibile, forniamo un preventivo per la ruota dentata corredato da informazioni sulla vite senza fine, sul lubrificante, sulla velocità e sul carico di lavoro.

I valori riportati di seguito descrivono una famiglia di riferimento verificata o, per lavorazioni personalizzate, le informazioni che devono essere definite prima della produzione. Rappresentano dei limiti di selezione, non una garanzia che ogni combinazione sia disponibile a magazzino. EVER POWER conferma il disegno finale, la coppia di accoppiamento e il processo produttivo in fase di preventivo.

Parametri di riferimento della famiglia

Importante: Non selezionare la vite senza fine e la ruota dentata in modo indipendente basandosi solo sul modulo. Il numero di principi, il senso di avvolgimento dell'elica, il rapporto di trasmissione, l'interasse, il sistema di dentatura e la geometria di montaggio devono formare una coppia compatibile.

Dove viene utilizzata questa famiglia di prodotti

Gli ingranaggi a vite senza fine di piccole dimensioni sono utili quando un progettista necessita di una trasmissione di potenza ad angolo retto e di una riduzione sostanziale in un ingombro ridotto. I contesti progettuali tipici per questa famiglia includono:

• azionamenti industriali compatti
• piccoli meccanismi con viti senza fine in acciaio
• progetti di sostituzione della ruota elicoidale
• sottogruppi attuatori

Gli esempi applicativi descrivono contesti ingegneristici comuni, non l'idoneità certificata. Carico, velocità, funzionamento, lubrificante, temperatura e requisiti di sicurezza rimangono parametri di progetto.

Revisione della personalizzazione e del disegno

Per un preventivo utile, identifica gli elementi che controllano l'interfaccia e la mesh. Possiamo esaminare:

• modulo e conteggio dei denti
• rapporto e vermi accoppiati iniziano
• foro, mozzo e scanalatura
• distanza tra i centri e ingombro di montaggio
• grado bronzo tramite disegno
• reazione negativa e accettazione del modello di contatto

Qualora esista già un componente di accoppiamento, fornire il relativo disegno o un campione controllato. Per i lavori di sostituzione, indicare la direzione di rotazione, la distanza tra i centri di installazione e, se disponibili, le foto della mesh originale.

Lista di controllo per ispezione e richiesta di offerta

Compromessi di selezione

Come sistema, è opportuno selezionare una coppia di viti senza fine di piccole dimensioni. Aumentare la riduzione, ridurre l'ingombro, modificare il numero di giri, stringere il gioco o cambiare il materiale della ruota possono alterare contemporaneamente le condizioni di contatto, le reazioni dei cuscinetti, la generazione di calore e la producibilità. Pertanto, una richiesta di offerta (RFQ) efficace include la funzione obiettivo e i vincoli meccanici fissi, anziché specificare un singolo campo del catalogo in modo isolato.

Quando lo spazio è molto limitato, è fondamentale proteggere innanzitutto le dimensioni che definiscono l'ingranamento: assi dell'albero, sedi dei cuscinetti, foro ruota/datum del mozzo e interasse. I profili esterni non funzionali possono solitamente essere discussi in un secondo momento. Quando la precisione è essenziale, è necessario definire l'errore visibile all'uscita del meccanismo, in modo da poter assegnare in modo intelligente le tolleranze di dentatura e montaggio.

Pianificazione della produzione e della qualità

La pianificazione della produzione dipende dalla disponibilità dei materiali, dalla tornitura o dalla preparazione del foro, dalla generazione dei denti, da eventuali trattamenti termici, dalla finitura finale e dal controllo qualità. Una vite senza fine rettificata segue un percorso diverso da una vite senza fine tagliata, mentre le ruote in bronzo e in polimero utilizzano materiali e controlli di lavorazione differenti. Il preventivo indicherà il percorso proposto dopo l'esame del disegno e della quantità.

Per i campioni, registrare qualsiasi regolazione di assemblaggio effettuata durante la prova. Se sono stati modificati spessori, precarico dei cuscinetti, lubrificazione o posizione delle parti di accoppiamento per far funzionare il campione, aggiornare le condizioni di assemblaggio rilasciate prima della produzione successiva. Per gli ordini ricorrenti, identificare le caratteristiche che richiedono registrazioni di lotto in modo che l'attività di ispezione rimanga coerente ed efficace.

Domande frequenti sull'ingegneria

Posso ordinare solo la vite senza fine o solo la ruota?

Sì, ma è comunque necessario identificare l'elemento di accoppiamento esistente. Condividi il suo disegno, il sistema di moduli/passi, il numero di filetti o denti, la distanza tra i centri di accoppiamento e di installazione, in modo da poter verificare la compatibilità.

Puoi fare un preventivo basandoti su un campione usurato?

Un campione è utile, ma l'usura può distorcere lo spessore dei denti e le dimensioni esterne. Le dimensioni dell'alloggiamento, un componente di accoppiamento non usurato o il disegno originale aumentano l'affidabilità dell'ingegneria inversa.

È possibile considerare una coppia di microvermi come autobloccante?

Nessuna affermazione generica presente nei cataloghi deve essere utilizzata come presupposto di sicurezza. La retromarcia dipende da geometria, attrito, lubrificazione, carico, vibrazioni e usura. Utilizzare un metodo di bloccaggio validato quando è necessario impedire il movimento inverso.
